FPC阻焊開窗設計要求
更新時間：2025-12-16 18:05
442
0
文檔錯誤過時,
我要反饋
更新時間：2025-12-16 18:05
442
0
442
0
文檔錯誤過時,

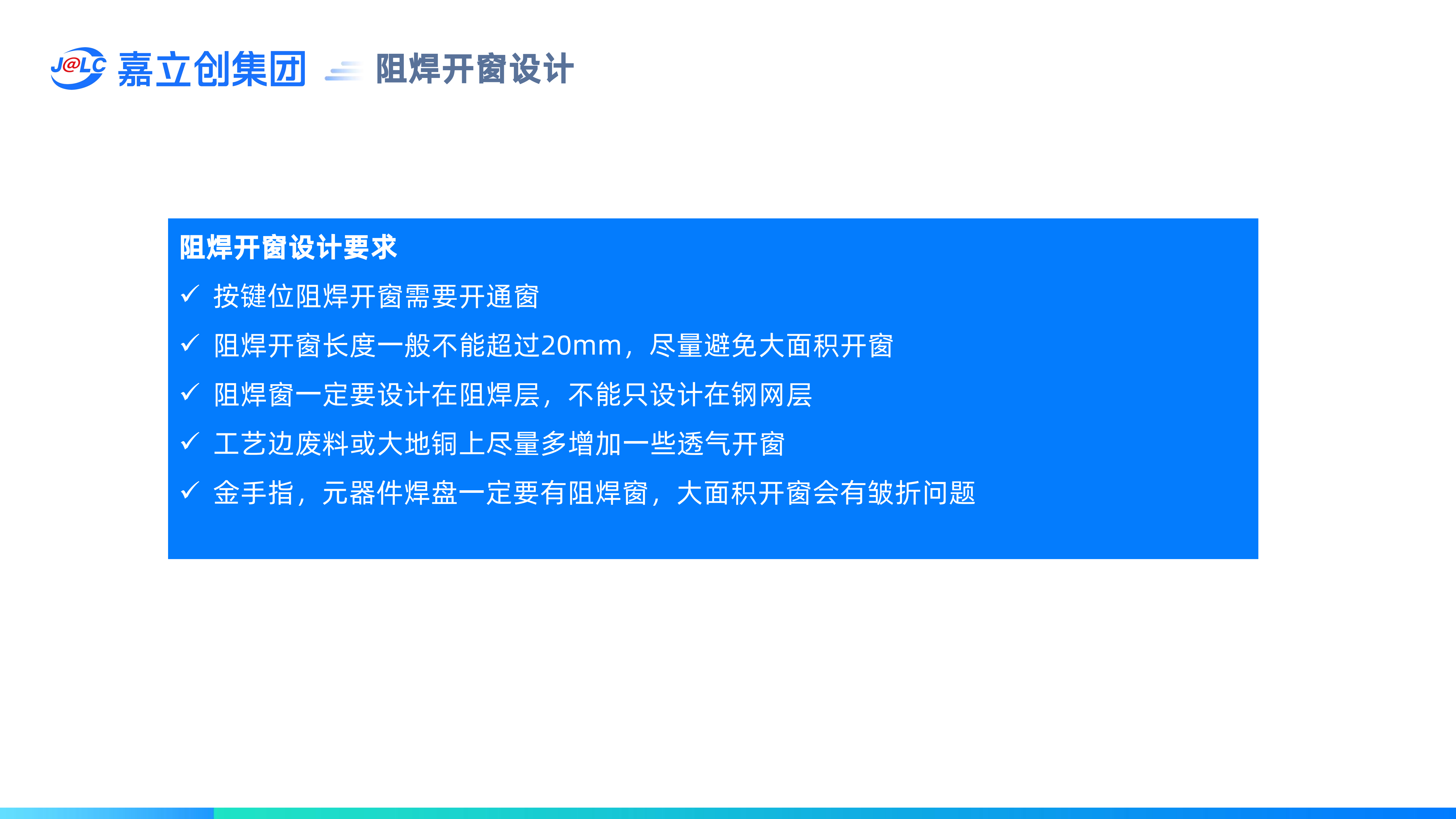

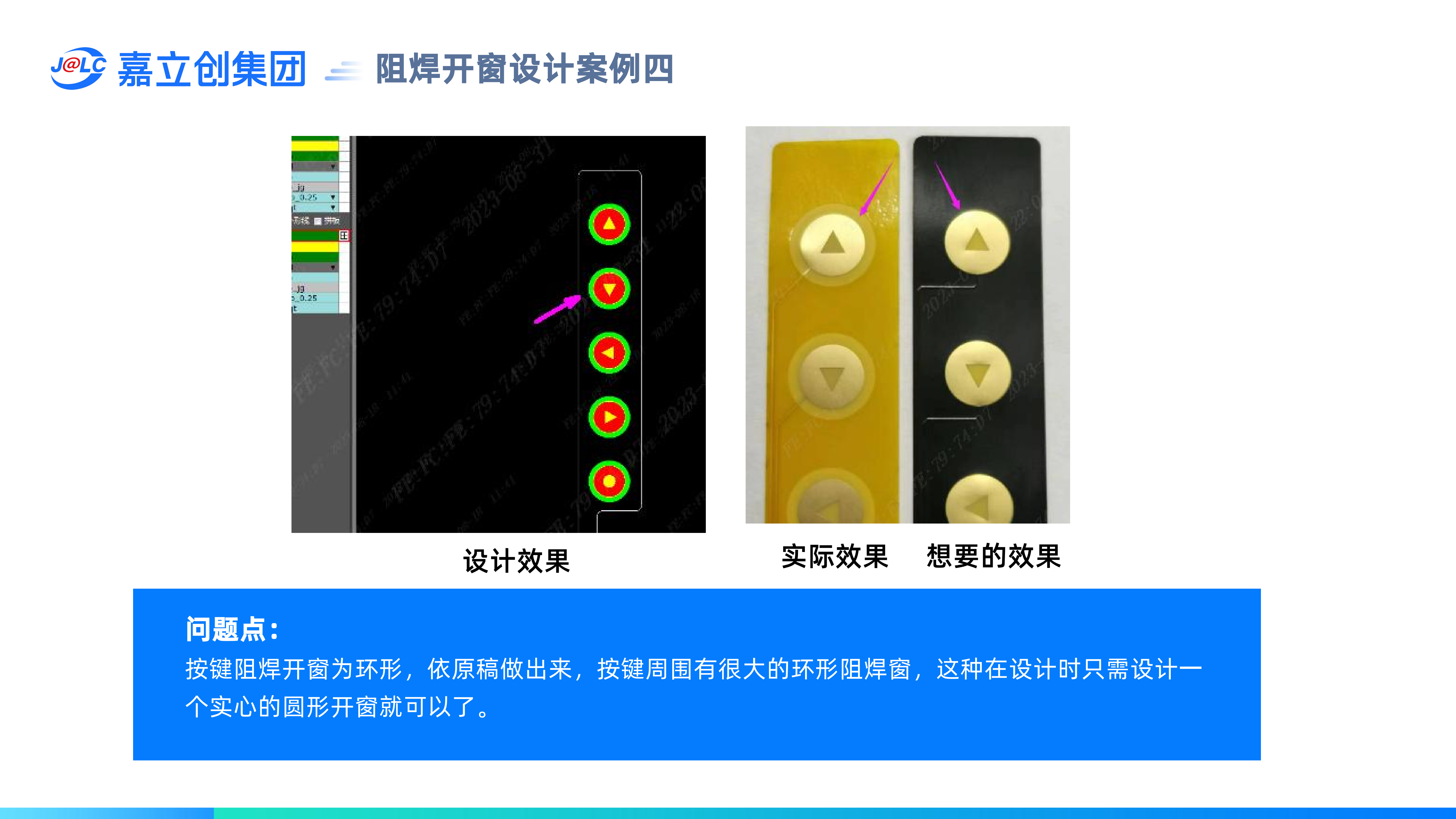

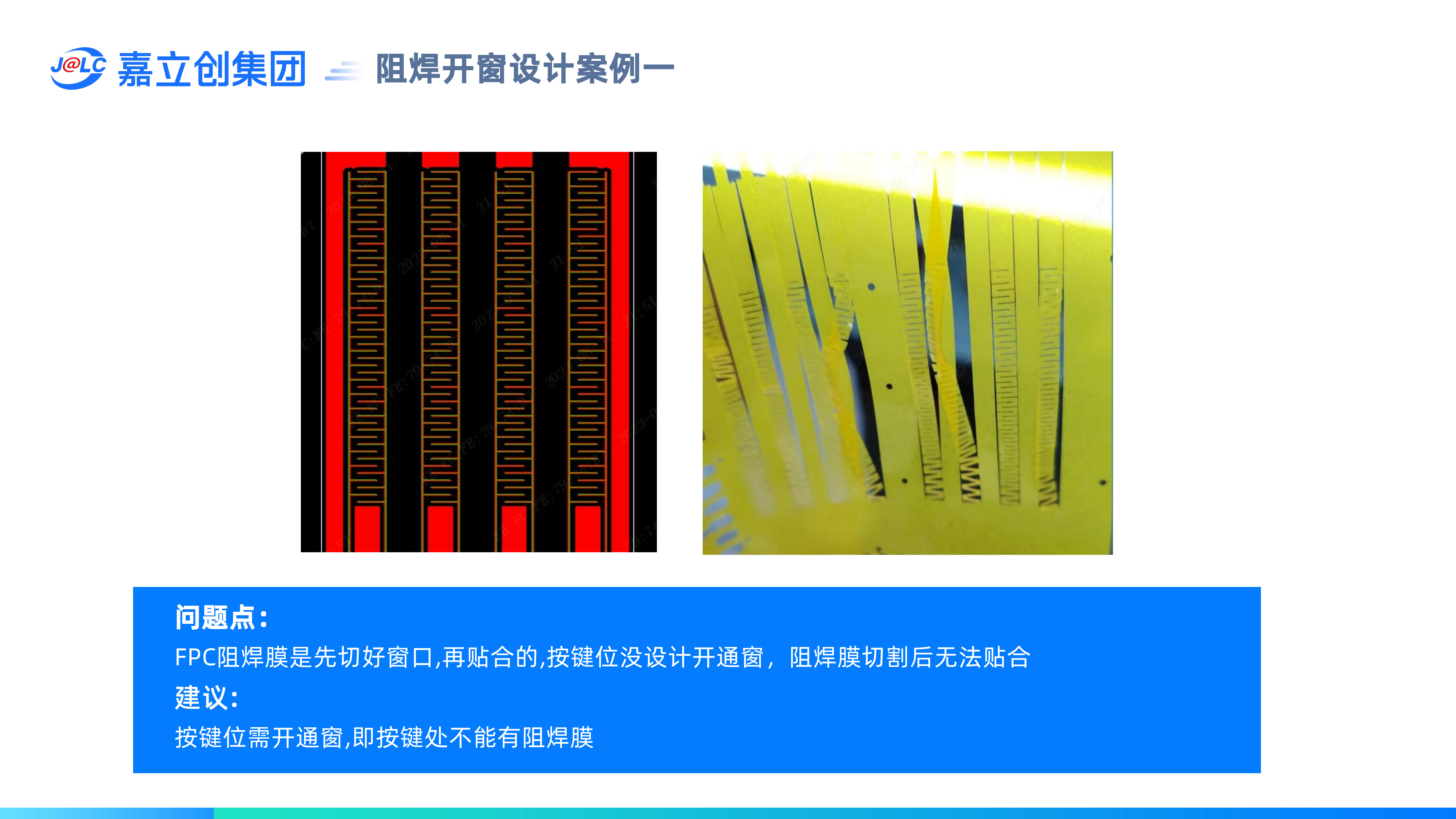

1.按鍵位阻焊開窗需要開通窗；

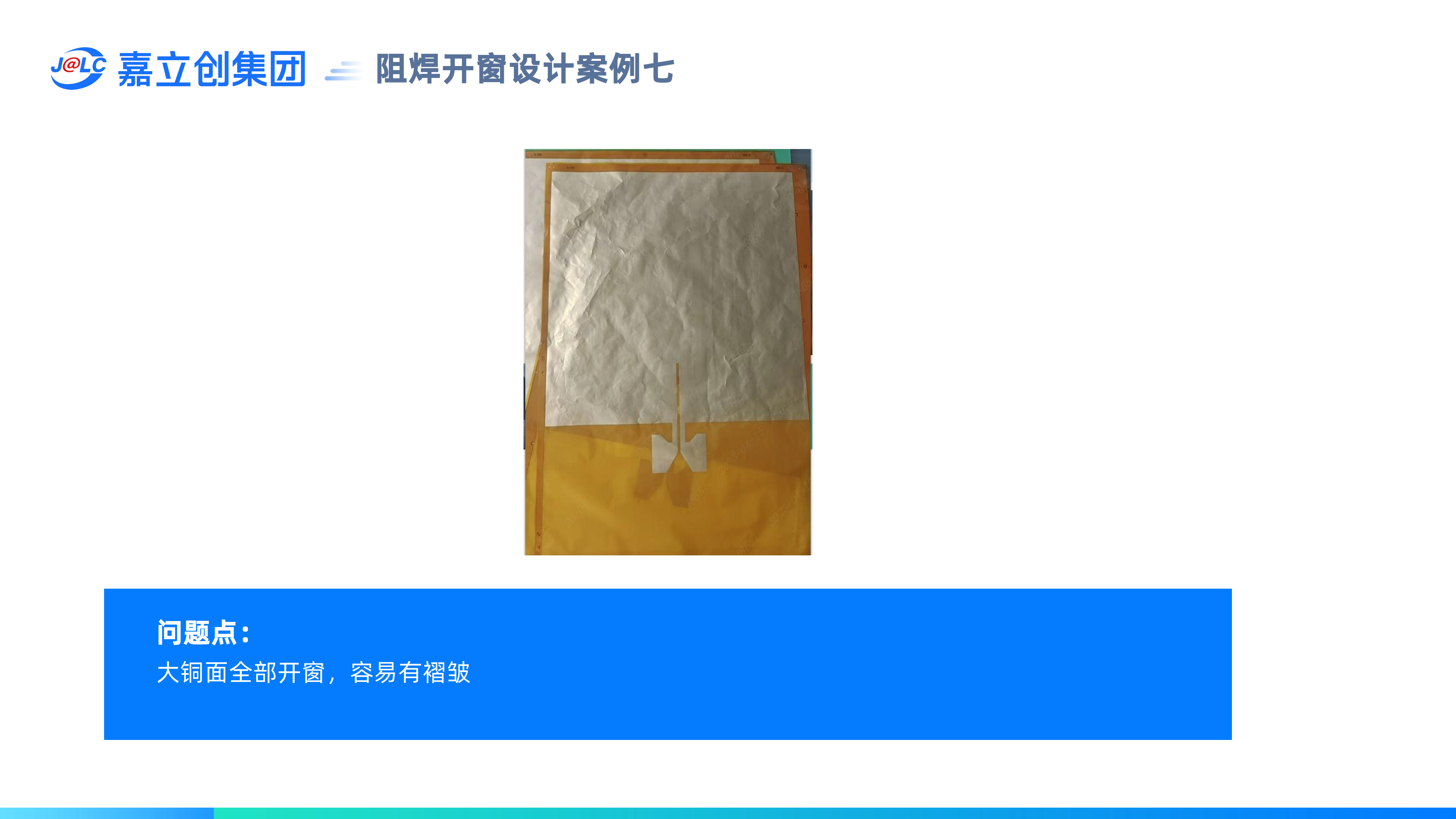

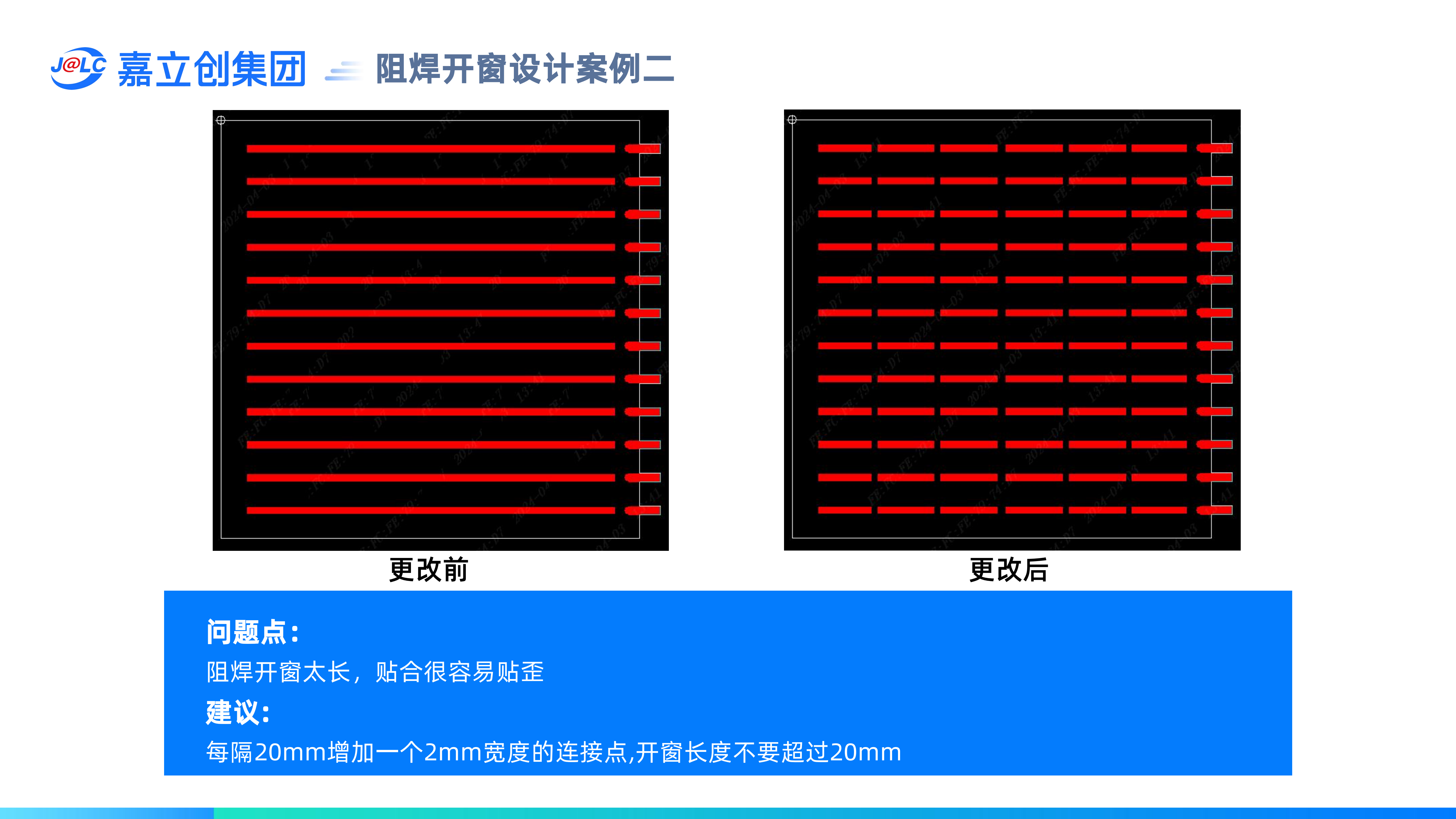

2.阻焊開窗長度一般不能超過20mm，盡量避免大面積開窗；

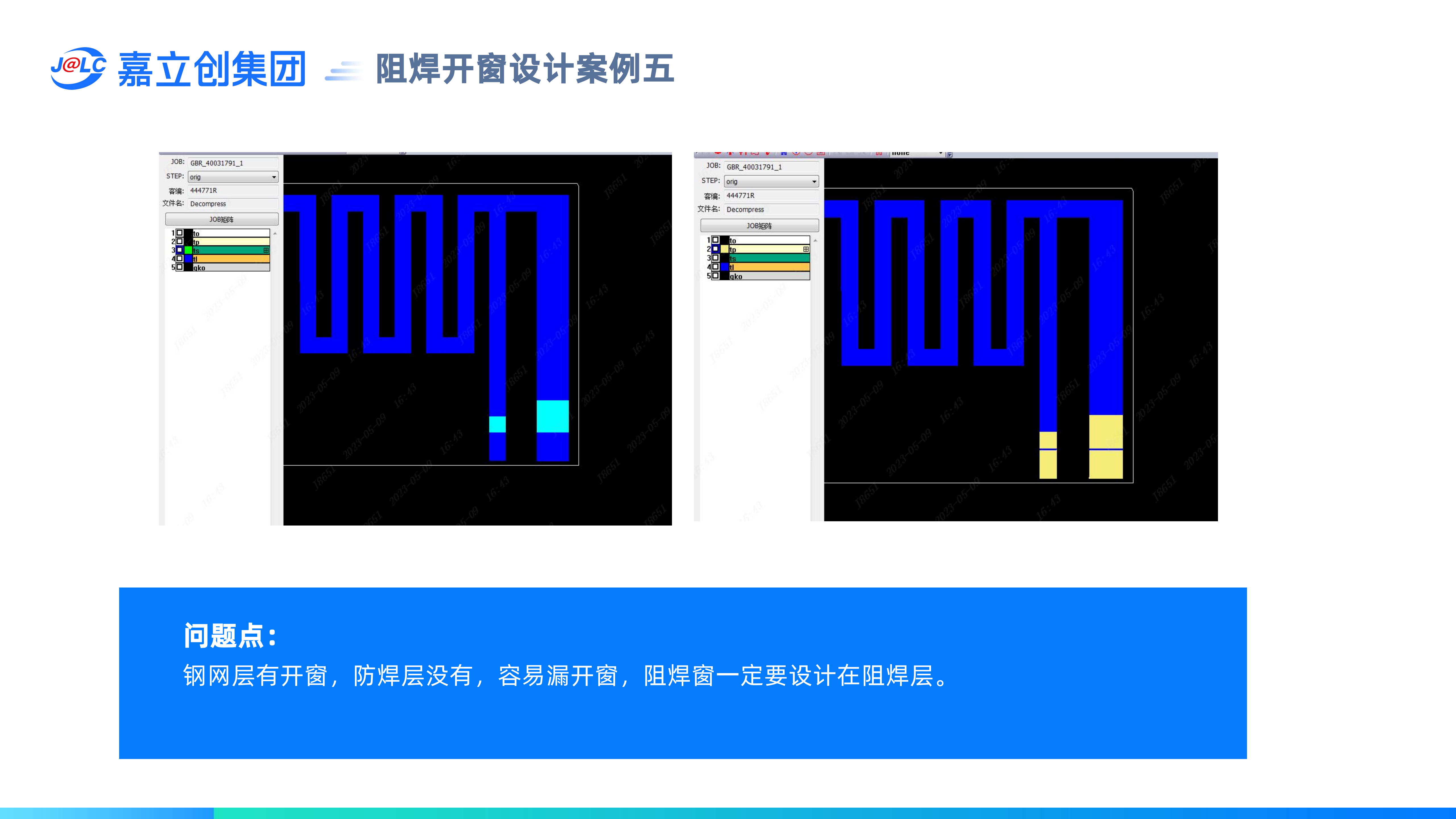

3.阻焊窗一定要設計在阻焊層，不能只設計在鋼網層；

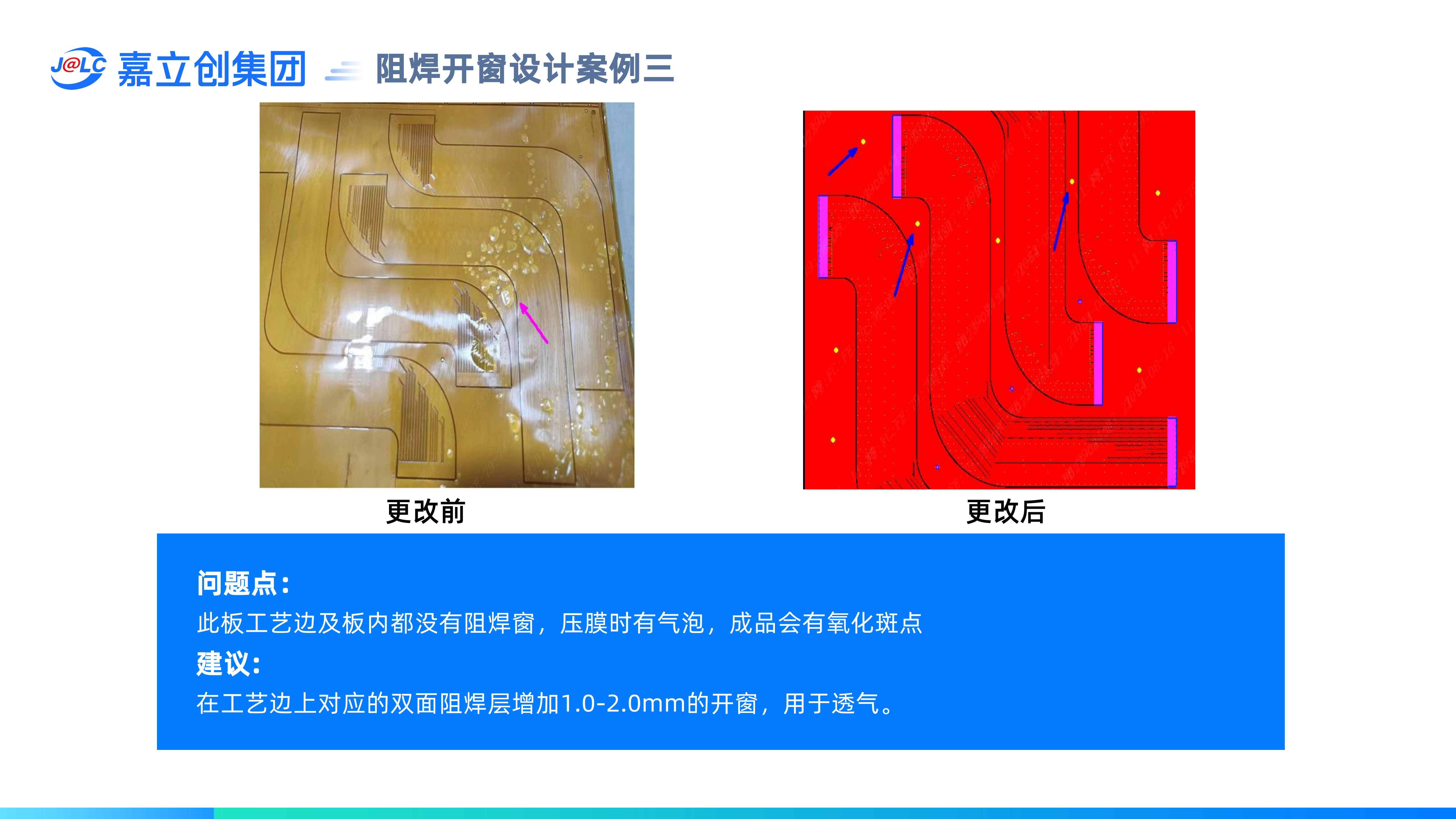

4.工藝邊廢料或大地銅上盡量多增加一些透氣開窗；

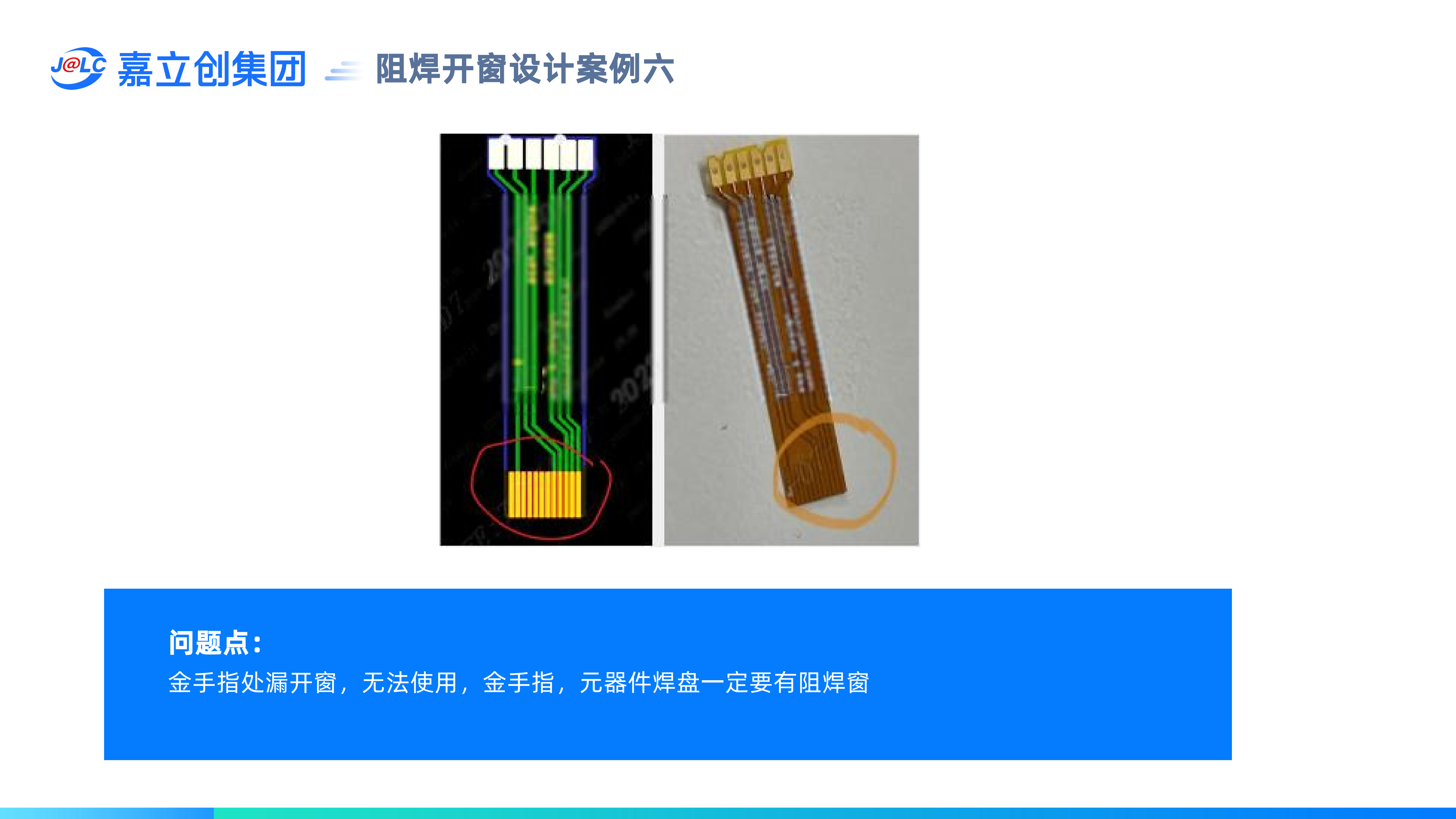

5.金手指，元器件焊盤一定要有阻焊窗，大面積開窗會有皺折問題。
